Tipologia Radiatori (Invernale)

La tipologia radiatori si adatta ad un’abitazione riscaldata attraverso radiatori a muro, collegati ad una pompa di calore che produce acqua calda tecnica.

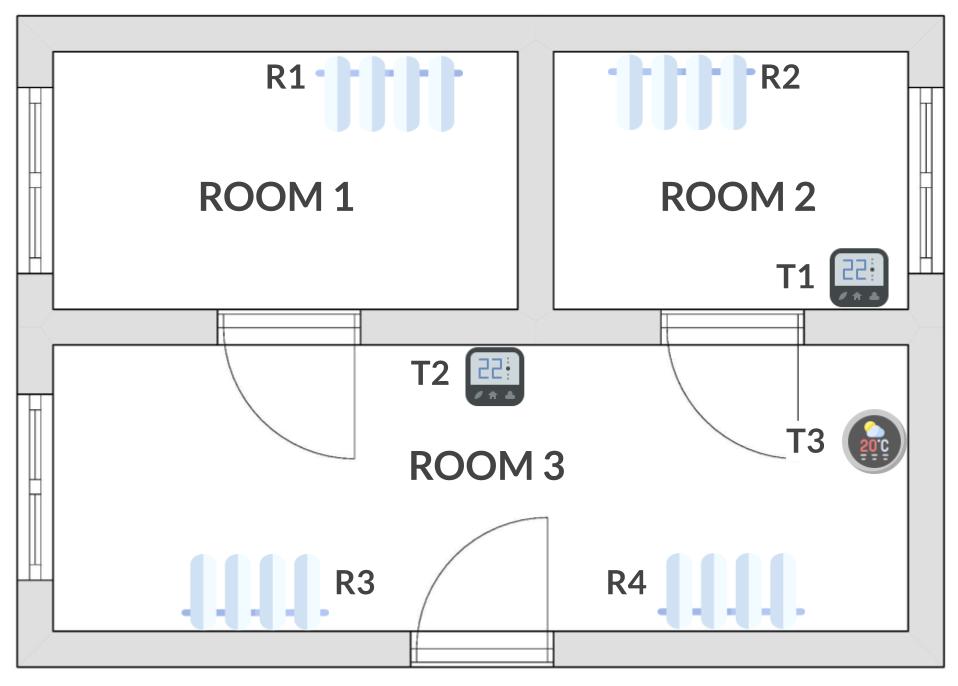

Una casa con vari possibili setup è rappresentata dallo schema, in particolare sono presenti:

• n. 3 stanze (Room 1 - Room 3)
• n. 4 Radiatori (R1 - R4)
• n. 3 Termostati / Sensori di temperatura smart (T1 - T3)

Ogni stanza schematizza un possibile setup differente che può essere utilizzato come esempio da adattare al proprio caso, di seguito una spiegazione della configurazione e di come deve essere implementata su Home Assistant per poter utilizzare correttamente Homsai.

Room 1 (un Radiatore ed un Termostato di zona)

La stanza 1 ha al suo interno un radiatore (R1).

L’abitazione presenta un solo termostato di zona (T2) che si occupa di gestire la climatizzazione, collegato direttamente alla pompa di calore mediante consenso. Quando il termostato T2 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Eventuali elettrovalvole presenti sul circuito tecnico

In modo da convogliare acqua calda sui radiatori (R1, R2, R3, R4).

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la zona climatica coperta dal termostato T2, es. zone_1
• Un'entità climate che rappresenta il termostato T2, ed ha come area zone_1 (es. climate.t2)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T2, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area zone_1 (es. sensor.t2_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 1”, e tutta la zona climatica “Zone 1”.

Room 2 (un Radiatore ed un Termostato)

La stanza 2 ha al suo interno un radiatore (R2) ed un termostato smart dedicato alla stanza (T1).

Quando il termostato T1 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Elettrovalvola eventualmente presente a monte del radiatore R2

In modo da convogliare acqua calda sul radiatore R2.

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la stanza Room 2, es. room_2
• Un'entità climate che rappresenta il termostato T1, ed ha come area room_2 (es. climate.t1)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T1, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area room_2 (es. sensor.t1_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 2”.

Room 3 (più di un Radiatore e/o più di un Termostato)

La stanza 3 ha al suo interno due radiatori (R3 e R4), un termostato smart dedicato alla stanza (T2) ed un sensore di temperatura/umidità smart (T3).

Quando il termostato T2 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Elettrovalvola eventualmente presente a monte dei radiatori R3 e R4

In modo da convogliare acqua calda sui radiatori R3 e R4.

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la stanza “Room 3”, es. room_3
• Un'entità climate che rappresenta il termostato T2, ed ha come area room_3 (es. climate.t2)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T2, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area room_3 (es. sensor.t2_temperature)
• Un’entità sensor che rappresenta la temperatura attuale del sensore di temperatura/umidità smart T3, ed ha come area room_3 (es. sensor.t3_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 3”.
