Tipologia Radiante a pavimento (Invernale)

La tipologia radiante a pavimento si adatta ad un’abitazione riscaldata attraverso sistema di irraggiamento posizionato al di sotto del pavimento, collegato ad una pompa di calore che produce acqua calda tecnica.

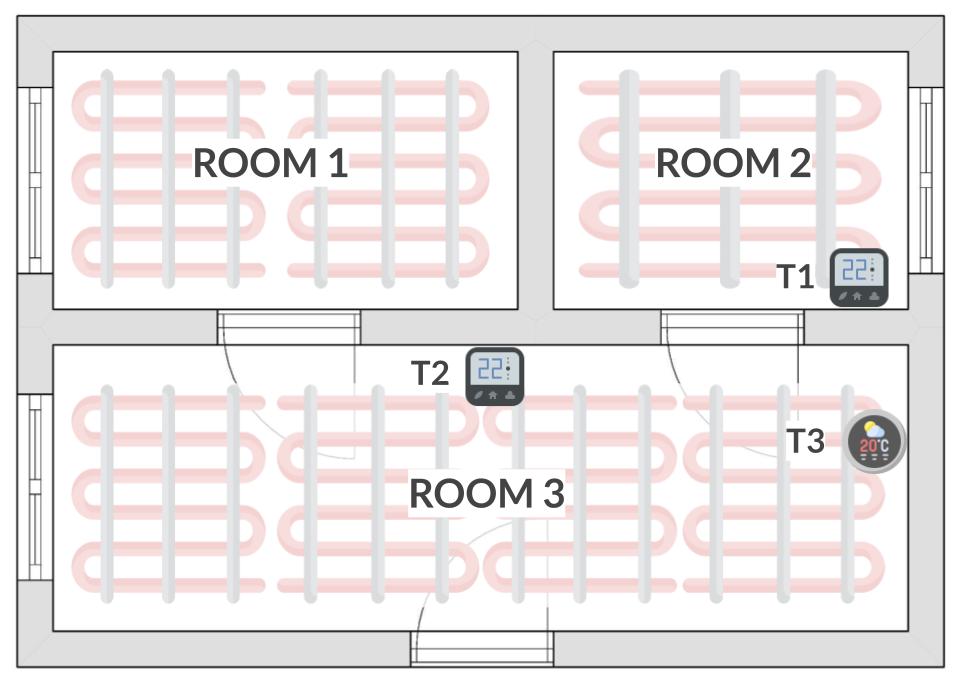

Una casa con vari possibili setup è rappresentata dallo schema, in particolare sono presenti:

• n. 3 stanze (Room 1 - Room 3)
• n. 3 Termostati / Sensori di temperatura smart (T1 - T3)

Ogni stanza schematizza un possibile setup differente che può essere utilizzato come esempio da adattare al proprio caso, di seguito una spiegazione della configurazione e di come deve essere implementata su Home Assistant per poter utilizzare correttamente Homsai.

Room 1 (un Termostato di zona)

La stanza 1 è riscaldata mediante sistema radiante a pavimento.

L’abitazione presenta un solo termostato di zona (T2) che si occupa di gestire la climatizzazione, collegato direttamente alla pompa di calore mediante consenso. Quando il termostato T2 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Eventuali elettrovalvole presenti sul circuito tecnico

In modo da convogliare acqua calda all’interno delle serpentine di Room1, Room2, Room3.

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la zona climatica coperta dal termostato T2, es. zone_1
• Un'entità climate che rappresenta il termostato T2, ed ha come area zone_1 (es. climate.t2)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T2, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area zone_1 (es. sensor.t2_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 1”, e tutta la zona climatica “Zone 1”.

Room 2 (un Termostato di stanza)

La stanza 2 è riscaldata mediante sistema radiante a pavimento ed è presente un termostato smart dedicato alla stanza (T1).

Quando il termostato T1 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Elettrovalvola presente a monte della serpentina radiante della stanza 2

In modo da convogliare acqua calda all’interno delle serpentine di stanza 2.

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la stanza Room 2, es. room_2
• Un'entità climate che rappresenta il termostato T1, ed ha come area room_2 (es. climate.t1)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T1, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area room_2 (es. sensor.t1_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 2”

Room 3 (più di un Termostato)

La stanza 3 è riscaldata mediante sistema radiante a pavimento ed è presente un termostato smart dedicato alla stanza (T2) ed un sensore di temperatura/umidità smart (T3).

Quando il termostato T2 richiede calore automaticamente si attivano:

• Pompa di calore
• Pompa di ricircolo
• Elettrovalvola presente a monte della serpentina radiante della stanza 3

In modo da convogliare acqua calda all’interno delle serpentine di stanza 3.

In questo caso Home Assistant deve contenere:

• Un’area che rappresenta la stanza Room 3, es. room_3
• Un'entità climate che rappresenta il termostato T2*, ed ha come area room_3 (es. climate.t2)
• Un’entità sensor che rappresenta la temperatura attuale rilevata dal termostato T2, se non nativamente presente può essere ottenuta mediante definizione di entità template su configuration.yaml, ed ha come area room_3 (es. sensor.t2_temperature)
• Un’entità sensor che rappresenta la temperatura attuale del sensore di temperatura/umidità smart T3, ed ha come area room_3 (es. sensor.t3_temperature)

Homsai in questo modo è in grado di creare ed ottimizzare correttamente la stanza “Room 3”.
